استانداردهای زانوی 45 درجه و کاربرد آن

زانوی 45 درجه یکی از اتصالات مهم در سیستم‌های لوله‌کشی است که برای تغییر جهت مسیر لوله با زاویه 45 درجه استفاده می‌شود. این اتصال در پروژه‌های ساختمانی، صنعتی، تاسیساتی، نفت و گاز، پتروشیمی، آب و فاضلاب، سیستم‌های آتش‌نشانی و خطوط انتقال سیالات کاربرد گسترده‌ای دارد.

در مقایسه با زانوی 90 درجه، زانوی 45 درجه تغییر مسیر ملایم‌تری ایجاد می‌کند و در بسیاری از شرایط می‌تواند به کاهش افت فشار و تنش در خط لوله کمک کند. با این حال، انتخاب صحیح آن باید بر اساس استاندارد ساخت، جنس، سایز، فشار کاری، ضخامت و شعاع خم انجام شود.

در ادامه مهم‌ترین استانداردهای زانوی 45 درجه و کاربردهای آن را بررسی می‌کنیم.

زانوی 45 درجه چیست؟

زانوی 45 درجه نوعی اتصال لوله است که مسیر جریان را به اندازه 45 درجه تغییر می‌دهد. این اتصال معمولاً بین دو لوله با قطر یکسان نصب می‌شود و امکان تغییر جهت خط را بدون ایجاد شکست ناگهانی فراهم می‌کند.

در بسیاری از پروژه‌ها، استفاده از دو زانوی 45 درجه به جای یک زانوی 90 درجه باعث ایجاد تغییر مسیر نرم‌تر می‌شود.

این ویژگی در سیستم‌هایی که حساسیت بالایی به افت فشار، سرعت جریان یا ضربه قوچ دارند اهمیت زیادی دارد.

مهم‌ترین کاربردهای زانوی 45 درجه

زانویی 45 درجه در بخش‌های مختلف سیستم‌های لوله‌کشی استفاده می‌شود.

مهم‌ترین کاربردهای آن عبارت‌اند از:

• تغییر مسیر لوله با زاویه ملایم
• عبور لوله از موانع ساختمانی
• ایجاد تغییر ارتفاع در مسیر لوله
• اتصال خطوط در موتورخانه
• خطوط انتقال آب و سیالات
• سیستم‌های نفت، گاز و پتروشیمی
• خطوط بخار
• سیستم‌های آتش‌نشانی
• شبکه‌های فاضلاب
• تاسیسات صنعتی
• سیستم‌های تهویه و سرمایش
• خطوط فرایندی

در پروژه‌هایی که جریان سیال اهمیت بالایی دارد، استفاده مناسب از زانوی 45 درجه می‌تواند عملکرد هیدرولیکی سیستم را بهبود دهد.

استاندارد زانوی 45 درجه چیست؟

زانویی‌ها بر اساس استانداردهای مختلفی تولید می‌شوند. استاندارد مناسب به جنس اتصال، روش تولید و کاربرد آن بستگی دارد.

در اتصالات فولادی جوشی، یکی از استانداردهای رایج ASME B16.9 است. این استاندارد ابعاد و مشخصات اتصالات جوشی لب به لب مانند زانویی، سه‌راهی و تبدیل را تعیین می‌کند.

در برخی اتصالات فشارقوی فورج، استاندارد ASME B16.11 کاربرد دارد.

همچنین مشخصات متریال ممکن است تحت استانداردهایی مانند ASTM تعریف شود.

برای مثال، در پروژه‌های فولادی کربنی، متریال‌هایی مطابق استانداردهای خانواده ASTM برای اتصالات استفاده می‌شوند.

جدول استانداردها و کاربرد زانوی 45 درجه

هنگام خرید، باید علاوه بر نام استاندارد، مشخصات واقعی محصول و نیاز پروژه نیز بررسی شود.

زانوی 45 درجه جوشی

یکی از پرکاربردترین مدل‌ها، زانوی 45 درجه جوشی است.

این اتصال با روش جوشکاری لب به لب به لوله متصل می‌شود و در خطوط صنعتی کاربرد زیادی دارد.

مزایای آن شامل:

• استحکام مناسب
• آب‌بندی قوی
• مناسب فشار و دمای بالا
• کاهش احتمال نشتی در اتصال
• مناسب برای خطوط دائمی

است.

زانویی جوشی در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و خطوط بخار بسیار رایج است.

زانوی 45 درجه دنده‌ای

زانوی دنده‌ای از طریق رزوه به لوله متصل می‌شود.

این مدل معمولاً در سایزهای کوچک‌تر و سیستم‌هایی که نیاز به نصب و باز کردن آسان‌تر دارند استفاده می‌شود.

کاربردهای رایج آن شامل:

• لوله‌کشی آب
• تاسیسات ساختمانی
• خطوط هوای فشرده
• سیستم‌های سبک صنعتی

است.

در انتخاب زانوی دنده‌ای باید نوع رزوه و استاندارد اتصال بررسی شود.

زانوی 45 درجه ساکت ولد

در برخی خطوط فشار بالا، از زانوی ساکت ولد استفاده می‌شود.

لوله داخل سوکت اتصال قرار می‌گیرد و سپس جوشکاری انجام می‌شود.

این نوع اتصال معمولاً در سایزهای کوچک و خطوط با فشار بالا کاربرد دارد.

زانوی 45 درجه استیل

زانوی استنلس استیل به دلیل مقاومت بالا در برابر خوردگی در صنایع خاص مورد استفاده قرار می‌گیرد.

از جمله:

• صنایع غذایی
• صنایع دارویی
• صنایع شیمیایی
• خطوط حاوی سیالات خورنده
• محیط‌های مرطوب

نوع آلیاژ استیل باید متناسب با شرایط پروژه انتخاب شود.

زانوی 45 درجه گالوانیزه

زانویی گالوانیزه معمولاً در سیستم‌های لوله‌کشی آب، هوای فشرده و برخی تاسیسات ساختمانی استفاده می‌شود.

پوشش روی سطح اتصال به افزایش مقاومت در برابر خوردگی کمک می‌کند.

با این حال، شرایط دما و نوع سیال باید قبل از انتخاب بررسی شود.

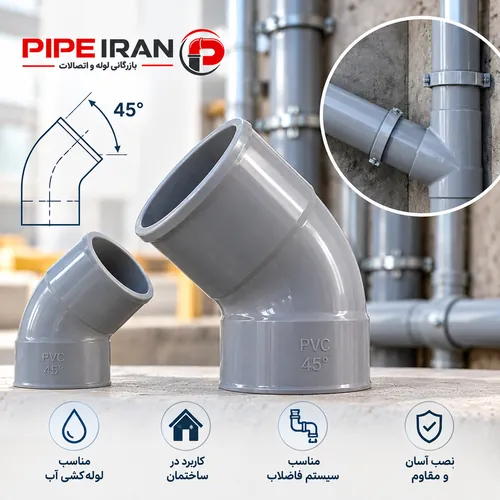

زانوی 45 درجه پلیمری

در سیستم‌های PVC، پلی‌پروپیلن، پلی‌اتیلن و سایر شبکه‌های پلیمری نیز زانوی 45 درجه تولید می‌شود.

این اتصالات مزایایی مانند:

• وزن کم
• مقاومت در برابر خوردگی
• نصب ساده
• قیمت مناسب در بسیاری از کاربردها

دارند.

در سیستم‌های فاضلاب و لوله‌کشی آب، زانویی‌های پلیمری بسیار رایج هستند.

تفاوت زانوی 45 درجه با زانوی 90 درجه

مهم‌ترین تفاوت این دو اتصال در زاویه تغییر مسیر است.

زانوی 90 درجه جهت جریان را به‌صورت شدیدتری تغییر می‌دهد، در حالی که زانوی 45 درجه مسیر نرم‌تری ایجاد می‌کند.

به همین دلیل، در بسیاری از خطوط:

• افت فشار زانوی 45 درجه کمتر است
• آشفتگی جریان کاهش پیدا می‌کند
• تنش هیدرولیکی کمتر می‌شود
• تغییر مسیر نرم‌تر انجام می‌شود

البته استفاده از دو زانوی 45 درجه فضای بیشتری نسبت به یک زانوی 90 درجه نیاز دارد.

شعاع زانویی چیست؟

یکی از مشخصات مهم زانویی‌ها، شعاع خم است.

زانویی‌های صنعتی معمولاً در دو گروه اصلی تولید می‌شوند:

زانویی شعاع بلند

در این مدل، شعاع خم بزرگ‌تر است.

مزایای آن:

• جریان نرم‌تر
• افت فشار کمتر
• مناسب خطوط صنعتی
• کاهش تلاطم

است.

زانویی شعاع کوتاه

شعاع خم در این مدل کمتر است و فضای نصب کمتری اشغال می‌کند.

این مدل در مکان‌هایی که محدودیت فضا وجود دارد استفاده می‌شود، اما معمولاً افت فشار بیشتری نسبت به شعاع بلند ایجاد می‌کند.

سایز زانوی 45 درجه

زانویی‌ها در سایزهای متنوعی تولید می‌شوند.

در سیستم‌های صنعتی ممکن است از سایزهای کوچک تا قطرهای بسیار بزرگ استفاده شود.

انتخاب سایز باید دقیقاً با قطر اسمی لوله و استاندارد سیستم هماهنگ باشد.

استفاده از زانویی با سایز نامناسب می‌تواند باعث:

• افت فشار
• ناهماهنگی در جوش
• ایجاد تنش
• نشتی
• کاهش کیفیت اجرا

شود.

ضخامت زانوی 45 درجه

در اتصالات فولادی، ضخامت زانویی معمولاً با ضخامت لوله و Schedule سیستم هماهنگ انتخاب می‌شود.

Scheduleهای مختلف مانند:

• SCH 10
• SCH 20
• SCH 40
• SCH 80
• SCH 160

برای شرایط فشار و کاربرد متفاوت استفاده می‌شوند.

در پروژه‌های صنعتی، ضخامت اتصال باید مطابق طراحی مهندسی انتخاب شود.

چه عواملی در انتخاب زانوی 45 درجه مهم هستند؟

برای انتخاب صحیح زانویی باید چند عامل بررسی شود.

جنس اتصال

جنس باید با لوله و سیال سازگار باشد.

فشار کاری

زانویی باید فشار طراحی سیستم را تحمل کند.

دمای کاری

در خطوط گرم یا بخار، جنس و ضخامت اتصال اهمیت بیشتری دارد.

نوع سیال

سیالات خورنده نیازمند متریال مقاوم‌تر هستند.

سایز و ضخامت

سایز و Schedule اتصال باید با خط لوله هماهنگ باشد.

استاندارد ساخت

برای پروژه‌های صنعتی باید محصول دارای استاندارد و مشخصات قابل تایید باشد.

آیا زانوی 45 درجه باعث کاهش افت فشار می‌شود؟

به طور کلی، تغییر مسیر با زاویه ملایم‌تر می‌تواند نسبت به تغییر مسیر شدیدتر افت فشار کمتری ایجاد کند.

به همین دلیل، در برخی طراحی‌ها استفاده از دو زانوی 45 درجه به جای یک زانوی 90 درجه انتخاب می‌شود.

اما افت فشار واقعی به عوامل مختلفی مانند:

• سرعت جریان
• قطر لوله
• شعاع خم
• زبری سطح
• نوع سیال

بستگی دارد.

بنابراین در سیستم‌های حساس، محاسبه باید مهندسی انجام شود.

خطاهای رایج هنگام انتخاب زانوی 45 درجه

برخی اشتباهات رایج عبارت‌اند از:

• انتخاب جنس اشتباه
• توجه نکردن به استاندارد
• انتخاب Schedule نامناسب
• استفاده از سایز غیرمتناسب
• بی‌توجهی به فشار و دما
• خرید اتصال غیراستاندارد
• استفاده از زانوی شعاع کوتاه در خط حساس بدون بررسی افت فشار

این موارد می‌توانند باعث کاهش عمر شبکه و افزایش هزینه تعمیرات شوند.

زانوی 45 درجه در خطوط صنعتی

در صنایع، زانویی 45 درجه باید بر اساس شرایط واقعی خط انتخاب شود.

در پروژه‌های نفت و گاز، مشخصات متریال، فشار طراحی، کلاس خوردگی و الزامات استاندارد اهمیت زیادی دارند.

همچنین کیفیت جوشکاری و بازرسی اتصال در ایمنی خط تاثیر مستقیم دارد.

زانوی 45 درجه در لوله‌کشی ساختمان

در ساختمان، زانوی 45 درجه بیشتر برای:

• تغییر مسیر لوله آب
• سیستم فاضلاب
• عبور از موانع
• تغییر شیب
• کاهش شکست مسیر

استفاده می‌شود.

در خطوط فاضلاب، استفاده از تغییر مسیر نرم می‌تواند به جریان بهتر کمک کند و احتمال گرفتگی را کاهش دهد.

مزایای استفاده از زانوی 45 درجه

مهم‌ترین مزایا عبارت‌اند از:

• تغییر مسیر نرم‌تر
• کاهش آشفتگی جریان
• افت فشار کمتر نسبت به تغییر زاویه تند
• مناسب خطوط صنعتی
• کاهش تنش در برخی مسیرها
• تنوع در جنس و سایز
• امکان استفاده در سیستم‌های ساختمانی و صنعتی

جمع‌بندی

زانوی 45 درجه یکی از اتصالات مهم در سیستم‌های لوله‌کشی است که برای تغییر جهت مسیر با زاویه ملایم استفاده می‌شود. این اتصال در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، تاسیسات ساختمانی، خطوط بخار و سیستم‌های آتش‌نشانی کاربرد دارد.

در اتصالات صنعتی، استانداردهایی مانند ASME B16.9 و ASME B16.11 از مهم‌ترین مراجع طراحی و ابعادی هستند و مشخصات متریال نیز ممکن است بر اساس استانداردهای ASTM تعیین شود.

برای انتخاب صحیح زانوی 45 درجه باید به جنس، سایز، ضخامت، فشار کاری، دما، نوع سیال، شعاع خم و استاندارد ساخت توجه شود.

انتخاب اتصال استاندارد و متناسب با طراحی پروژه می‌تواند باعث کاهش افت فشار، افزایش طول عمر سیستم و کاهش احتمال نشتی یا خرابی شود.

سوالات متداول درباره زانوی 45 درجه

زانوی 45 درجه چه کاربردی دارد؟

برای تغییر مسیر خط لوله با زاویه 45 درجه در سیستم‌های ساختمانی و صنعتی استفاده می‌شود.

استاندارد رایج زانوی 45 درجه جوشی چیست؟

در بسیاری از اتصالات جوشی صنعتی، استاندارد ASME B16.9 یکی از مراجع اصلی ابعاد و تلرانس‌هاست.

تفاوت زانوی 45 و 90 درجه چیست؟

زانوی 45 درجه تغییر مسیر ملایم‌تری ایجاد می‌کند و معمولاً تلاطم و افت فشار کمتری نسبت به تغییر جهت شدید دارد.

زانوی شعاع بلند بهتر است یا کوتاه؟

این موضوع به پروژه بستگی دارد. شعاع بلند معمولاً افت فشار کمتری ایجاد می‌کند، اما فضای بیشتری برای نصب نیاز دارد.

ضخامت زانوی 45 درجه چگونه انتخاب می‌شود؟

ضخامت معمولاً بر اساس Schedule لوله، فشار کاری، دما و طراحی مهندسی سیستم انتخاب می‌شود.

زانوی 45 درجه در چه جنس‌هایی تولید می‌شود؟

فولاد کربنی، استنلس استیل، گالوانیزه، چدن، برنج، PVC، پلی‌پروپیلن و پلی‌اتیلن از جمله جنس‌های رایج هستند.
